REDES DE DATOS

ESTACIONES DE TRABAJO

En informática una estación de trabajo es un computador de altas prestaciones destinado

para trabajo técnico o científico. En una red de computadoras, es una computador que facilita a las personas el acceso a los servidores y periféricos de la red.

TIPO DE GABINETES

Según la informática un gabinete se refiere a la carcasa que guarda en su interior los componentes hardware de un computador, y cuya función principal es salvaguardar los componentes que posee, de los daños que puedan perjudicarlos provenientes del ambiente exterior, también sirve para organizar los componentes y en la parte exterior ofrece una gama de conectores que facilitan el funcionamiento del computador.

1. ·         Gabinete torre
2. ·         Gabinete mini torre
3. ·         Gabinete integrado en la pantalla o all in one
4. ·         Gabinetes horizontales
5. ·         Gabinetes servidores
6. ·         Gabinetes para unidades de almacenamiento

CONCENTRADOR Y SWITCH



Concentrador (hub) es el dispositivo que permite centralizar el cableado de una red de computadoras, para luego poder ampliarla. ... En la actualidad, la tarea de los concentradores la realizan, con frecuencia, los conmutadores (switches).

PATCH PANEL

Un panel de conexiones, también denominado bahía de rutas, es el elemento encargado de recibir todos los cables del cableado estructurado. También se puede definir como paneles donde se ubican los puertos de una red o extremos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones.

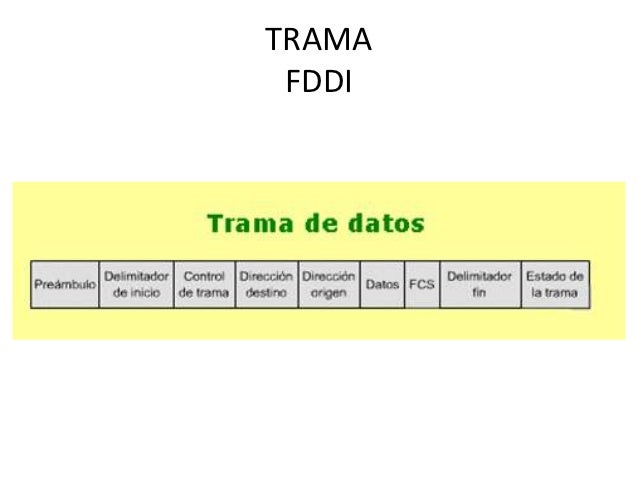

TRAMA DE RED
En redes, una trama es una unidad de envío de datos. Es una serie sucesiva de bits, organizados en forma cíclica, que transportan información y que permiten en la recepción extraer esta información. Viene a ser el equivalente de paquete de datos o Paquete de red, en el Nivel de red del modelo OSI.

PATCH CORD

Cable de conexión (patch cord) también llamado cable de red, se usa en redes de computadoras o sistemas informáticos o electrónicos para conectar un dispositivo electrónico con otro.

Aunque esta definición se usa con mayor frecuencia en el campo de las redes informáticas, pueden existir cables de conexión también para otros tipos de comunicaciones electrónicas.

  NORMAS DE RED

¿QUE ES UN CABLEADO ESTRUCTURADO?

Se conoce como cableado estructurado al sistema de cables, conectores, canalizaciones y dispositivos que permiten establecer una infraestructura de telecomunicaciones en un edificio. La instalación y las características del sistema deben cumplir con ciertos estándares para formar parte de la condición de cableado estructurado.

El cableado horizontal posee un núcleo sólido normalmente hecho de cobre, por lo tanto, se deberá evitar que este se tuerza y deberá estar ubicados detrás de muros para no tener contacto con él.

Este es el encargado de llevar la información desde el distribuidor de piso hasta los usuarios.  La norma EIA/TIA 568A lo define como “la porción del sistema de cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones”.

El cableado horizontal incluye:

• Cables horizontales.

• Tomas/conectores de telecomunicaciones en el área de trabajo.

• Terminación mecánica.

• Interconexiones horizontales localizadas en el cuarto de telecomunicaciones.

El cableado vertical, también conocido como backbone o cableado troncal, es el encargado de crear interconexiones entre los cuartos de equipo, cuartos de entrada de servicios y cuartos de telecomunicaciones.

Este está conformado por cables verticales, conexiones cruzadas principales e intermedias, terminaciones mecánicas y cordones de parcheo para conexiones cruzadas.

DIFERENCIA DE UN CABLE DIRECTO A UNO CRUZADO

El cable cruzado es utilizado para conectar dos PC directamente o equipos activos entre sí, como hub con hub, con switch, router, etc.

Un cable cruzado es aquel donde en los extremos la configuración es diferente. El cable cruzado, como su nombre lo dice, cruza las terminales de transmisión de un lado para que llegue a recepción del otro, y la recepción del origen a transmisión del final.

El cable directo es sencillo de construir, solo hay que tener la misma norma en ambos extremos del cable. Esto quiere decir, que, si utilizaste la norma T568A en un extremo del cable, en el otro extremo también debes aplicar la misma norma T568A.

Este tipo de cables es utilizado para conectar computadores a equipos activos de red, como Hubs, Switchers, Routers.

TOPOLOGIA DE RED

La topología de red se define como el mapa físico o lógico de una red para intercambiar datos. En otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como «conjunto de nodos interconectados». Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente depende del tipo de red en cuestión.

TIPO DE TOPOLOGIAS

• Punto a punto (point to point, PtP) o peer-to-peer (P2P)
• En bus (“conductor común” o bus) o lineal (line)
• En estrella (star)
• En anillo (ring) o circular
• En malla (mesh)
• En árbol (tree) o jerárquica
• Topología híbrida, combinada o mixta, por ej. circular de estrella, bus de estrella
• Cadena margarita (daisy chain)

HERRAMIENTAS

TARJETA DE RED

La tarjeta de red o adaptador de red es un dispositivo cuya función es la de permitir la comunicación con otros PCs y aparatos que tengan conexión ya sea a internet a la intranet de tu casa. El funcionamiento de una tarjeta de red es sencillo. Al arrancarse el sistema operativo comprueba si se ha seleccionado la opción de configuración automática o tiene ya una dirección IP fija. En el primer caso tiene que buscar un servidor DHCP que se encarga de gestionar las IPs dentro de la red de área local para que no existan dos máquinas con la misma dentro de una red.

FLEXÓMETRO

Un flexómetro es un instrumento para medir longitudes, sin embargo es mucho más conocido como  metro en varios países de habla hispana.

PELA CABLE

Herramienta para pelar cables eléctricos sin cortar el hilo interior que consiste en unas tenazas, semejantes a alicates, con una cuchilla en una de las puntas, que no llega a hacer una completa incisión.

PONCHADORA

CANALETAS


Una canaleta o conducto eléctrico es un sistema de tubería que se usa para la protección y el enrutamiento del cableado eléctrico. El conducto eléctrico puede estar hecho de metal, plástico, fibra o barro cocido. Los conductos flexibles están disponibles para propósitos especiales.

Una bandeja de cables es un diseño abierto de un canal de cable.

El conducto se instala generalmente por electricistas en el lugar de instalación del equipamiento eléctrico. Su uso, forma y detalles de instalación, se especifican a menudo por las regulaciones de cableado, como el National Electrical Code (NEC) de Estados Unidos u otro código nacional o local.

CORTA FRÍO

Se utilizan principalmente para cortar cables y alambres. Sirven aparte para cortar las patillas de componentes del circuito impreso una vez soldados, como también para apretar y sujetar fuertemente. Pueden usarse de forma para un corte lateral o diagonal.

SOPLADOR

Un soplador, sin importar su modelo, emplea la fuerza centrífuga para movilizar basura, hojas o residuos, y agruparlos en un solo lugar para facilitar su recolección.

Internamente el soplador cuenta con un ventilador de muchas hojas, el cual toma el aire del exterior y lo hace girar impulsándolo a través del tubo del soplador, el cual posee una abertura pequeña. Debido a la fuerza centrífuga, la presión se acumula y el aire que sale a través del tubo, sale con una tasa de velocidad alta, que en algunos casos alcanza los 250 mph.

ADAPTADORES DE RED

RJ-45

RJ45 es una interfaz física comúnmente utilizada para conectar redes de computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado (UTP).

TESTER

Un multímetro, también denominado polímetro​ o tester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas, como corrientes y potenciales (tensiones), o pasivas, como resistencias, capacidades y otras.

Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma, con alguna variante añadida.
